我们知道，混凝土的性能分为低强度、普通强度、高强混凝土、超高强混凝土、高性能混凝土（HPC）、超高性能混凝土（UHPC），而对于桥梁来说稳定性是其首要考虑的问题，所以uhpc钢纤维才会被广泛用于桥梁工程中。
那uhpc钢纤维又有什么样的优点呢，最基本材质上的优点体现在：
1、轴心抗压强度大于 120MPa
2、持久轴心抗拉强度大于 6MPa
3、抗拉延性好，极限抗拉应变超过 0.3%
4、抵抗恶劣环境作用性能优异弹性模量大于 4.0 X 104 MPa
正是由于这些特性才使得桥梁中使用uhpc钢纤维，当然 uhpc的特性不只是钢纤维一中材料的作用，毕竟还有水泥、硅灰、石英粉、硅砂等一起混合才能够产生1+1大于2的效果。

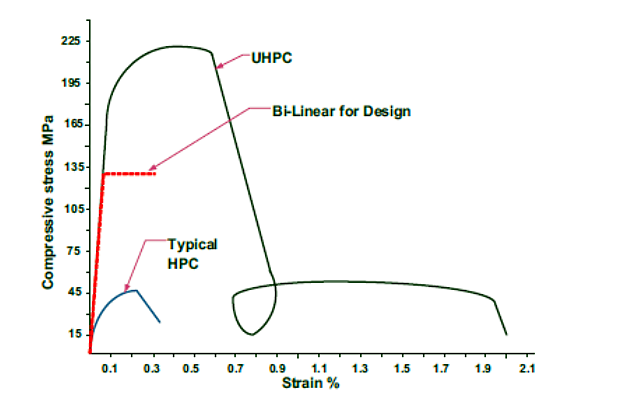

那uhpc钢纤维的抗压性能到底怎么样呢，详见下图
1、一般在蒸汽养护的情况下uhpc钢纤维抗压强度能够达到 200MPa
2、常温养护下它的强度也可以达到 120MPa
3、从图标中也不难看出随着提高蒸汽养护温度它的抗压强度也明显随着提高
4、而在正常大气压下高温（ 250°C ）蒸汽养护后，强度能够达到550 MPa ，若加压则可可以超过800MPa。

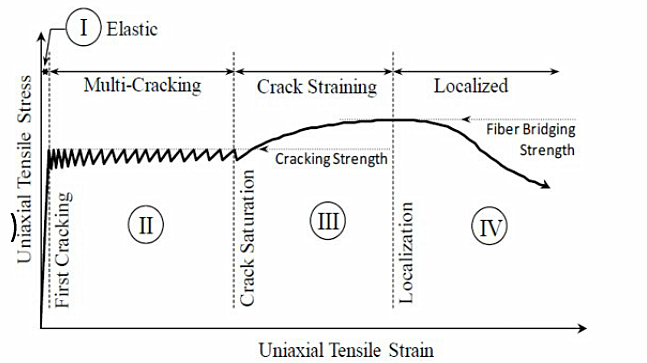

接着，在和大家说下uhpc钢纤维的抗拉性能：
1、不可见密布初裂阶段（基体材料局部逐步出现微裂纹，小直径短纤维空间桥接受力、应力重分布）
2、可见裂缝出现阶段（基体材料退出作用，大直径长纤维空间桥接受力）
3、破坏（纤维桥接作用失效）

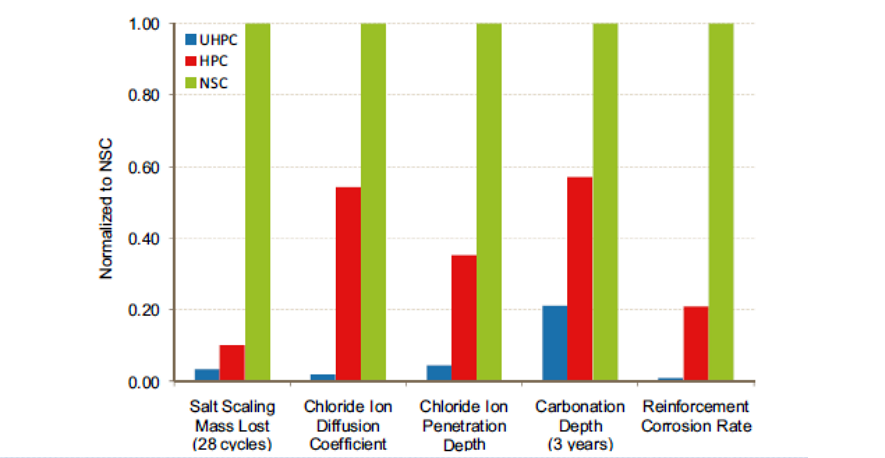

最后就是它的耐久性能
1、高密实的基体材料有效阻止了有害物质侵入
2、一般混凝土性能劣化的机理在 加入uhpc钢纤维后被大大消弱了
所以从这些一个个图标我们不难发现uhpc钢纤维的这些优点使得它才能被桥梁工程给广泛运用，如果有需要采购的可以联系我司。
