我们知道成排钢纤维很好用,可以取代传统的钢筋网,在混凝土中掺入适量钢纤维,其抗拉强度提高25%~50%,抗弯强度提高40%~80%,抗剪强度提高50%~100%,掺量也很低,仅是普通钢纤维的1/3,施工也比较简单。
那成排钢纤维到底有哪些优点呢,其实总的说来无非这三个特性,粘接性好、硬度高、耐腐蚀性强。
一、成排钢纤维粘接性
由于成排钢纤维与混凝土基体的界面粘结主要是物理性的,即以摩擦剪力的传递为主,因此对成排钢纤维本身来说,应该从纤维表面和纤维形状两个方面来改善其粘结性能。具体的方法有下列四种。
1.使钢纤维表面粗糙化、截面呈不规则形。采用熔抽法生产就能达到这个目的。因为钢纤维在遇空气急剧冷却时,表面收缩不均匀而变得粗糙,同时截面也收缩成月牙形,增加与基体的接触面积。铣削型钢纤维一个表面光滑,另一个表面粗糙,也增加了与混凝土的接触面积

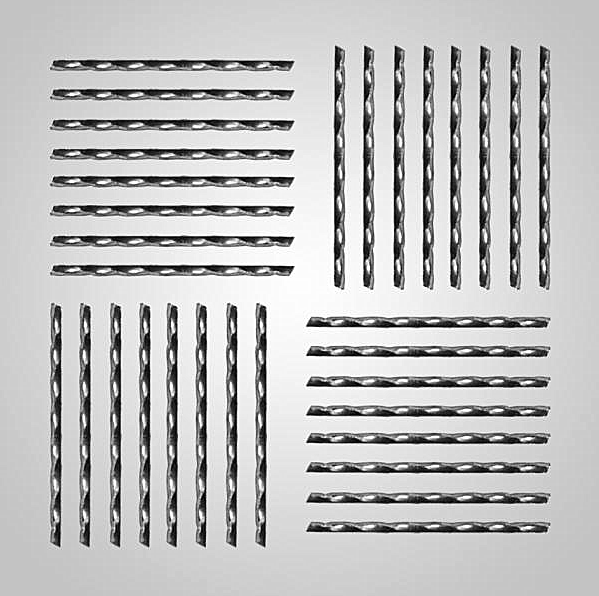

2.沿钢纤维轴线方向按一定间距对纤维进行塑性加工。

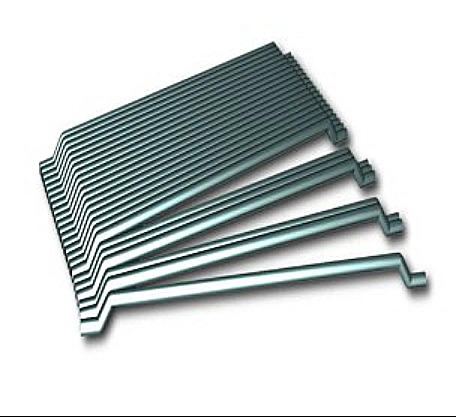

3.使钢纤维的两端异形化。由于两端的锚固作用,提高了抗拨力。
4.对钢纤维表面涂覆环氧树脂和表面微锈化处理。这种方法对界面粘结强度的提高不如前几种方法,但也有一定的增强效果.提高韧度。
二:成排钢纤维的硬度
无论哪一种加工方法制造的钢纤维,在加工过程中都遇到高
热和急剧冷却,相当于淬火状态。因此钢纤维的表面硬度都较
高。用于混凝土补强进行搅拌时很少发生弯曲现象。如果钢纤维
过硬过脆,搅拌时也易折断,影响增强效果。
在熔抽法生产钢纤维时,从熔抽轮下离心喷出的钢纤维仍处
于高温状态,必须用滚筒或振动输送方法分散并进行冷却。否则
钢纤维聚集,热量难以散发,反而起退火作用。
三:成排钢纤维的耐腐蚀性
关于成排钢纤维混凝土耐腐蚀性得做实验才能看的出来,这边就直接和大家说下实验结果不去重点的说实验过程,开裂的钢纤维混凝土构件在潮湿的环境中,裂缝处的混凝土碳化,碳化区的钢纤维锈蚀,碳化深度和锈蚀程度随时间增长而发展,对成排钢纤维混凝土来说,主要是利用裂后弧度和裂后韧性,虽然裂缝宽度比钢筋混凝土小,但是终究是有裂缝的,故此应对在潮湿环境中,特别是在海滨使用的钢纤维混凝土采取防防锈蚀措施. 实验证明,在保证钢纤维混凝土构件具有同等承载能力的前提下,采用直径较大的成排钢纤维,能提高耐腐蚀性, 采用涂复环氧树脂或镀锌的成排钢纤维,将能提高耐腐蚀性,如果施工工艺许可的话,可只在混凝土表层1-2cm采用这种成排钢纤维,必要时也可以采用不诱钢纤维。
所以综上所述,正是由于成排钢纤维的这些特性才使得它被广泛用于各种建筑工程中。如果有要采购的可以联系我司。
